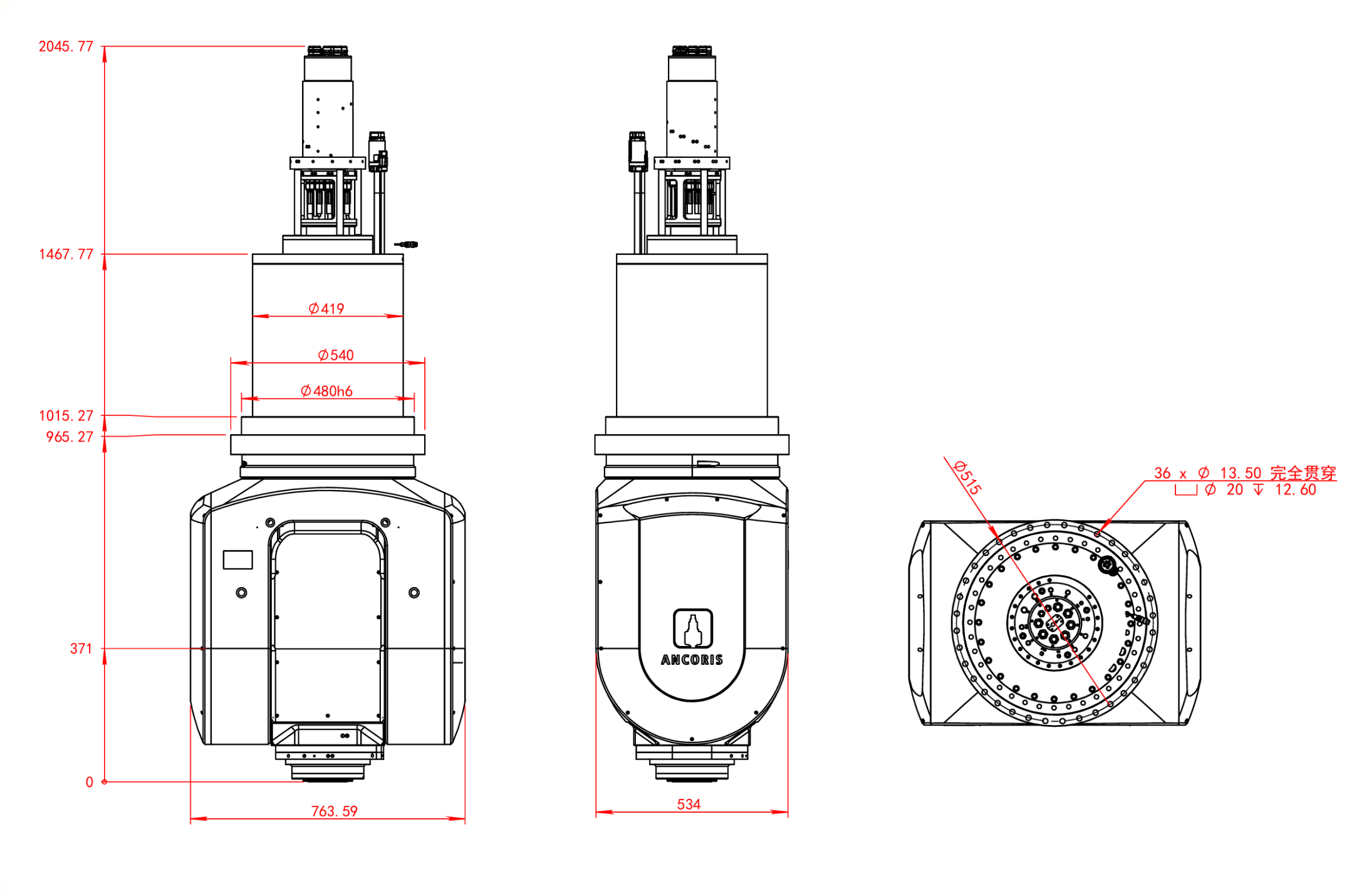

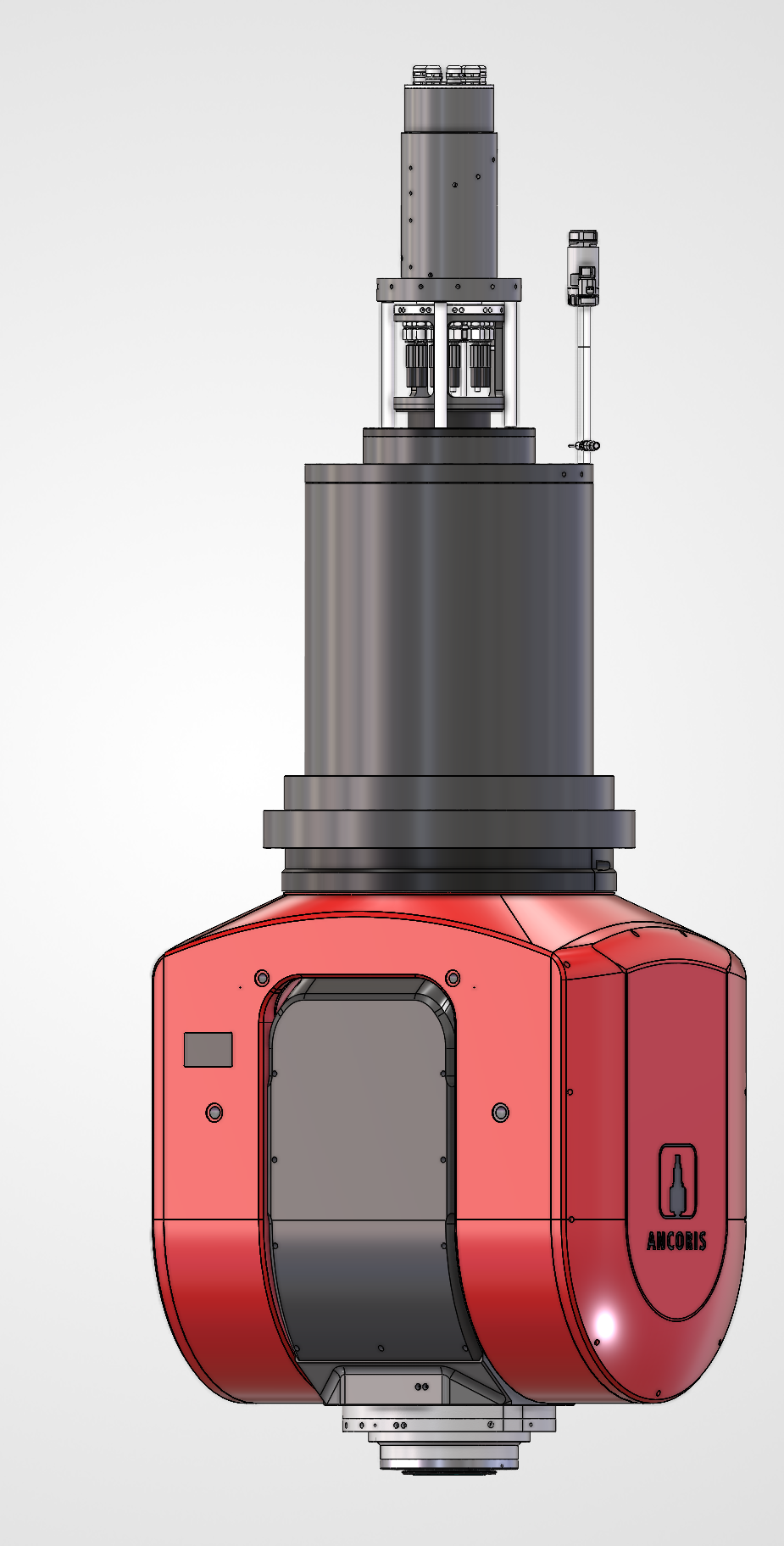

AK-HSC-03-A100-500(A/C力矩直驱,电主轴)
产品详情介绍
主轴技术参数
| 项目 | 数值 |
|---|---|
| 最高转速 | 7000rpm |
| 额定转速 | 2000rpm |

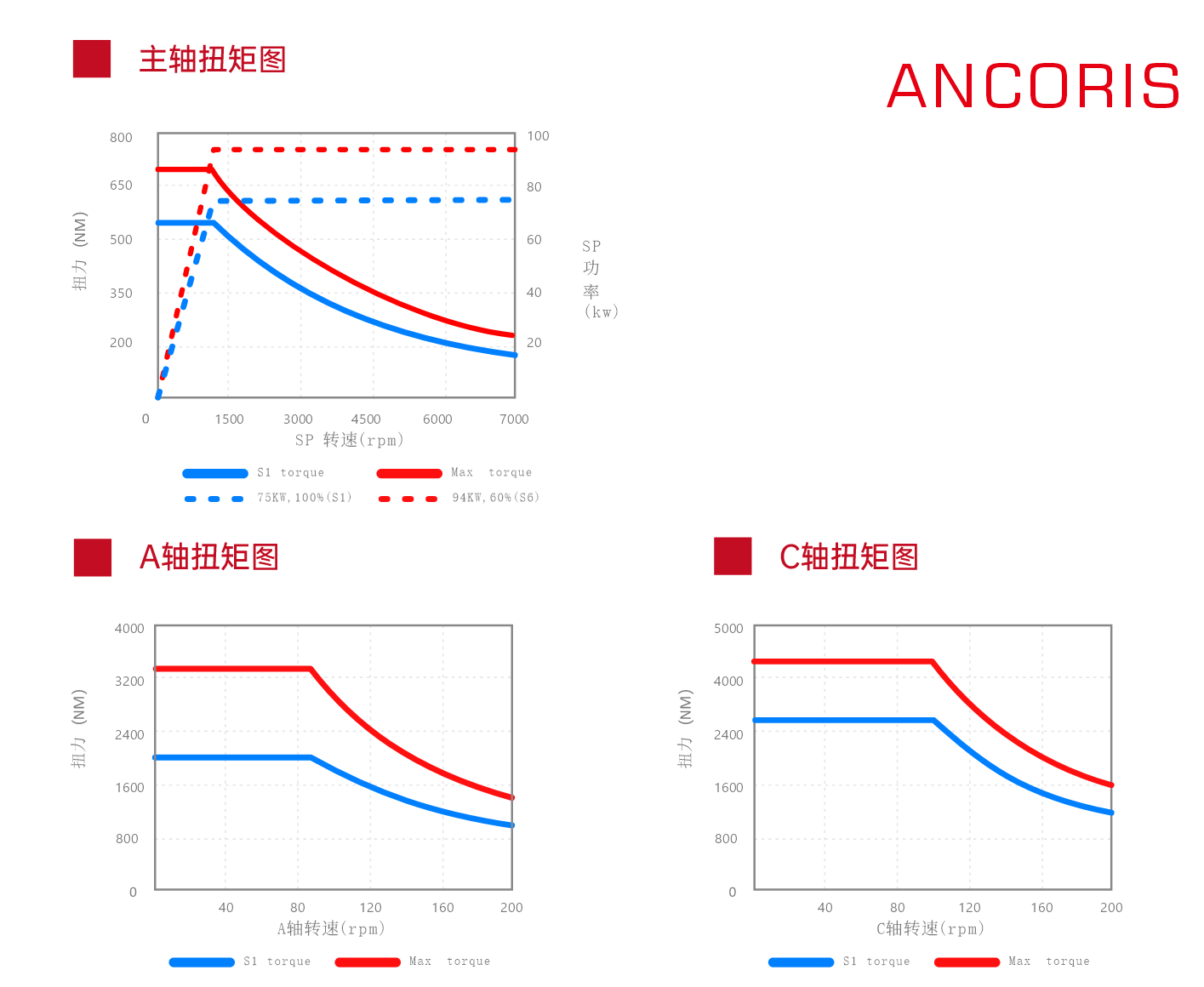

| 主轴扭矩 | S1-550Nm，S6-25%-650Nm |
| 功率 | S1-75kW |
| 轴承润滑 | 油脂润滑 |
| 电机热保护 | PT100，PTC |
| 松刀方式 | 液压：110bar~125bar |
| 拉刀力 | 55Kn(±15%) |
| 刀具位置检测 | 开关量位移检测传感器 |
| 编码器信号 | 1Vpp，218脉冲 |
| 主轴冷却 | 水冷/油冷 |
| 制冷量 | 6kW，15L/min，4bar |
| 刀具内冷 | 最大压力：90bar |
| 刀具外冷 | 最大压力：15bar，4喷嘴 |
| 刀具接口 | HSK A63 |
| 电源 | Sinamics 200/230A |
| VPM 电压保护模块 | 客户自配 |
| 电抗器 | 65mH 1000Hz 额定电流 112A |
A轴技术参数
| 项目 | 数值 |
|---|---|
| 最高转速 | 100rpm |
| 扭矩 | S1-2200Nm，S6max-4400Nm |
| 功率 | S1-17kW |
| 夹紧扭矩 | 7000Nm/p=100bar(液压) |
| 摆角 | ±110° |
| 角度测量系统 | 绝对值 EnDat22 |
| 编码器精度 | ±4″ |
| 电机温度检测 | KTY，PTC |
| 冷却系统 | 水冷 |
| 制冷量 | 4kW，10L/min，5bar |
| 主轴摆臂长度 | 250mm |
| 电压 | 380V |
| 电源 | Siemens Sinamics-30/68A Heidenhain |
| 重量 | ~380kg |
C轴技术参数
| 项目 | 数值 |
|---|---|
| 最高转速 | 100rpm |
| 扭矩 | S1-2500Nm，S6max-5700Nm |
| 功率 | S1-17kW |
| 夹紧扭矩 | 12500Nm/p=100bar(液压) |
| 旋转角 | ±360° |
| 角度测量系统 | 绝对值 EnDat22 |
| 编码器精度 | ±4″ |
| 电机温度检测 | KTY，PTC |
| 冷却系统 | 水冷 |
| 制冷量 | 4kW，10L/min，5bar |
| 安装直径 | 320mm |
| 连接螺钉 | M8 |
| 电压 | 380V |
| 电源 | Siemens Sinamics-36/77A Heidenhain |
| 重量 | ~188kg |
