AK-FHC-04(B/C力矩直驱)
应用领域: 航空航天与新能源汽车 产品特色: 可以轻松实现刀具任意空间角的转换和立卧转换，高扭矩，优越的切削能力。

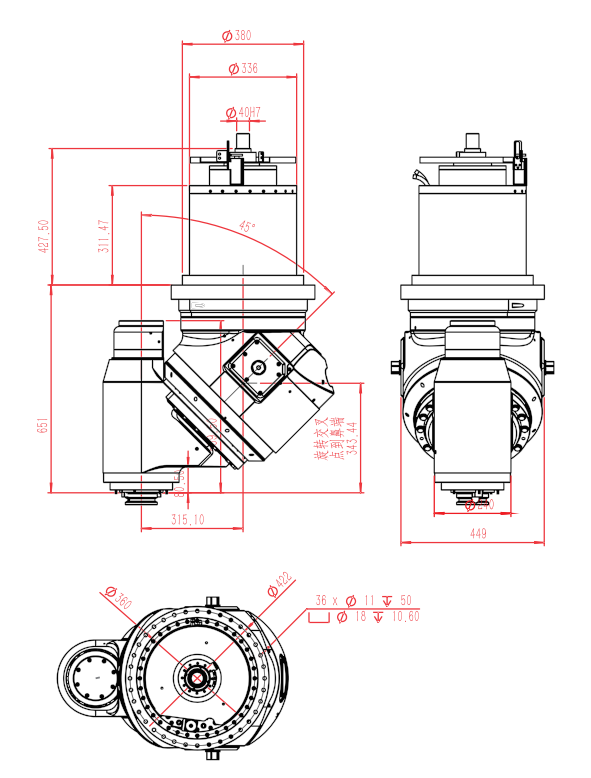

产品详情介绍
主轴技术参数
| 项目 | 数值 |
|---|---|
| 最高转速 | 6000rpm |
| 额定扭力 | 外置主轴电机 |
| 额定功率 | 外置主轴电机 |
| 刀柄接口 | Bt50 |
| 轴承润滑 | 油气润滑 |
| 松刀方式 | 液压：70bar~110bar |
| 拉刀力 | 69kN(±15kN) |
| 刀具位置检测 | 模拟电压传感器：0~10V |
| 编码器信号 | —— |
| 主轴冷却 | 水冷 |
| 制冷量 | 7.7kW, 22L/min, 4bar |
| 刀具内冷 | 最大压力：120bar |
| 刀具外冷 | 最大压力：40bar，4喷嘴 |
主轴扭矩图

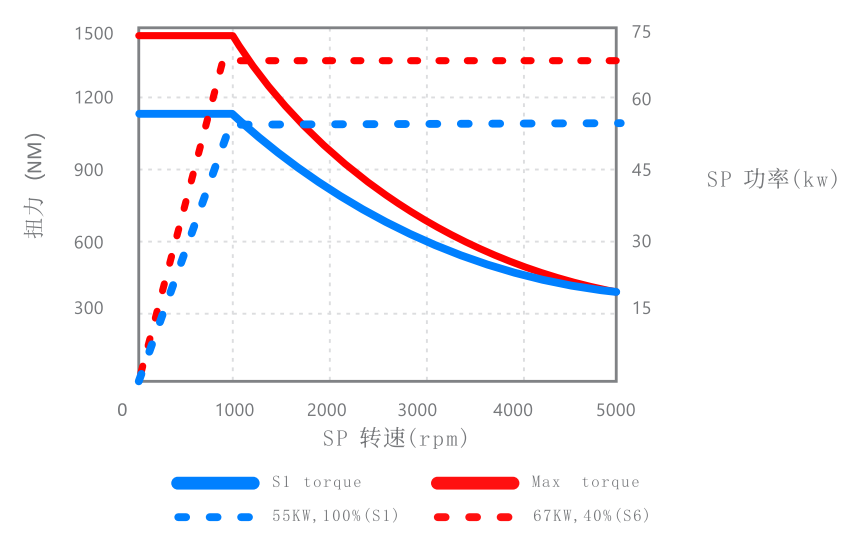

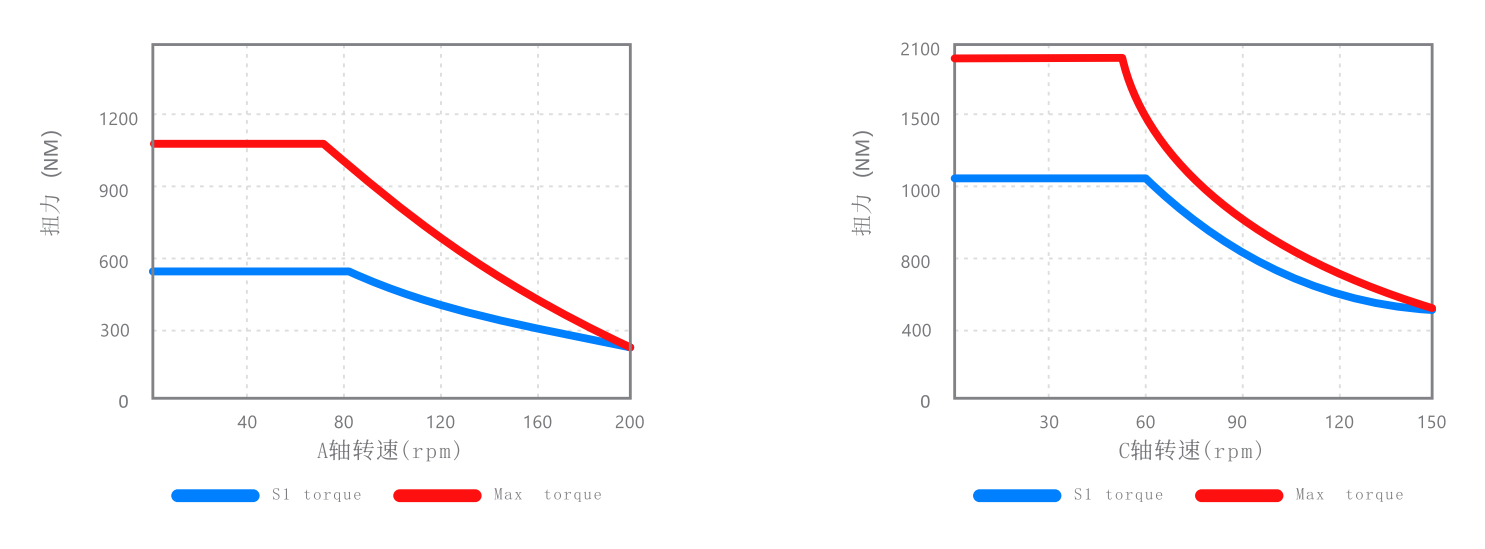

B/C轴扭矩图
B轴技术参数
| 项目 | 数值 |
|---|---|
| 最高转速 | 100rpm |
| 扭矩 | S1-750Nm, S6max-1500Nm |
| 功率 | S1-8kW |
| 夹紧扭矩 | 4000Nm/p=100bar（液压） |
| 摆角 | ±100° |
| 角度测量系统 | 绝对值EnDat22 |
| 编码器精度 | ±4″ |
| 电机温度检测 | KTY, PTC |
| 冷却系统 | 水冷 |
| 制冷量 | 4kW, 10L/min, 5bar |
| 电压 | 380V |
| 电源 | Sinamics-30/68A |
| 重量 | 438Kg |
C轴技术参数
| 项目 | 数值 |
|---|---|
| 最高转速 | 100rpm |
| 扭矩 | S1-1070Nm, S6max-2090Nm |
| 功率 | S1-8.2kW |
| 夹紧扭矩 | 4000Nm/p=1000bar（液压） |
| 旋转角 | ±360° |
| 角度测量系统 | 绝对值EnDat22 |
| 编码器精度 | ±4″ |
| 电机温度检测 | KTY, PTC |
| 冷却系统 | 水冷 |
| 制冷量 | 4kW, 10L/min, 5bar |
| 安装直径 | 390mm |
| 连接螺钉 | M8 |
| 电压 | 380V |
| 电源 | Sinamics-36/77A Heidenhan |
| C轴重量 | 233Kg |
